软件介绍

品茗BIM模板工程设计软件是一款基于AutoCAD研发的强大BIM软件，内置多种专业实用的工程设计功能，且功能操作极简，符合众多建筑设计人员常用的CAD软件操作习惯，可让每个用户快速流畅的使用该软件进行高效建模和3D模型导入；品茗BIM模板工程设计软件采用先进算法，结合规范参数，可实现不同架体类型、计算依据、多种构造做法下的模型智能排布，用户还可利用架体手动编辑功能，使架体排布更接近客户预期目标，完成建模设计制作后，可快速导出或打印设计模型。

软件功能

节点验算

二三维参数联动，架体设计效果实时可见，软件可基于结构节点模型快速验算设计参数，并支持生成计算书、审核表和节点图纸。

3D模型可视化

软件支持利用布置的模型架体，一键实现整栋、单层、局部三维模型显示，可达到照片级渲染效果，有助于技术交底和细节呈现。

架体验算排布

软件可一键智能排布架体，利用内嵌安全计算引擎，协同规范参数和约束条件，基于结构模型快速验算设计参数，同时智能拉通调整。

模板配模及下料设计

内置多种配模方法，根据结构模型一键配模下料，输出模板配置图和下料表，为模板集中加工，减少浪费提供解决方案。

材料用量统计

材料统计可按楼层、结构类别统计出砼、模板、钢管、方木、扣件/可调托座、脚手板、连墙件等材料用量，自动生成统计表，并可快速导出Excel表格便于实际应用。

各类图纸输出

可一键输出平面图、剖面图、大样图等图纸，图纸形式规范，内容完善，可直接用于指导施工。

方案及计算书输出

内置专项施工方案及计算书模板，可以根据当前设计方案快速输出方案书计算书，格式规范，内容完整，包含图例、计算过程、改进措施等。

软件特色

智能安全

内嵌安全计算引擎，协同规范参数和约束条件，基于结构模型快速验算设计参数，便于快速调整，并根据架体参数智能排布架体。

节点验算

二三维参数联动，架体设计效果实时可见，软件可基于结构节点模型快速验算设计参数，并支持生成计算书、审核表和节点图纸。

配模配架

快速设计模板拼接、板材切割及架体搭接方案，输出各类图表，方便模板集中加工和架体快速搭设，减少浪费，提高施工效率。

成本管理

精确统计钢管、扣件、脚手板、安全网等材料的用量，让材料精细化管理有依有据。

方案交底

三维展示设计成果，可整栋、单层、任意局部三维模型显示，在投标、专家论证技术展示和三维交底时不再纸上谈兵。

快速出图

一键输出施工图纸、方案、计算书，包括平面图、剖面图、节点大样图、专项施工方案、构件计算书等，格式规范，内容完整。

使用方法

3.3欢迎界面

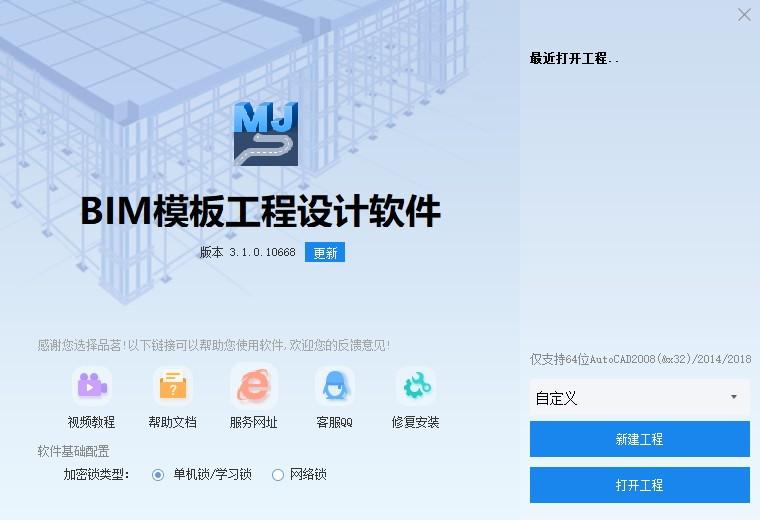

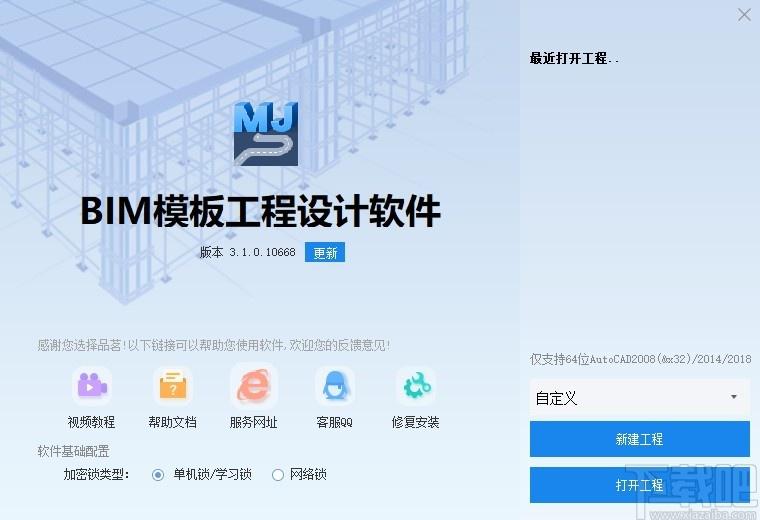

软件打开时就会打开欢迎界面，在该界面您可以选择打开之前建好的工程，或者新建一个工程，可以进行CAD平台切换和正式版的加密锁验证方式的设置，如果您还不会使用可以点击学习视频，常见问题，QQ群来进行学习。

3.3.1新建工程

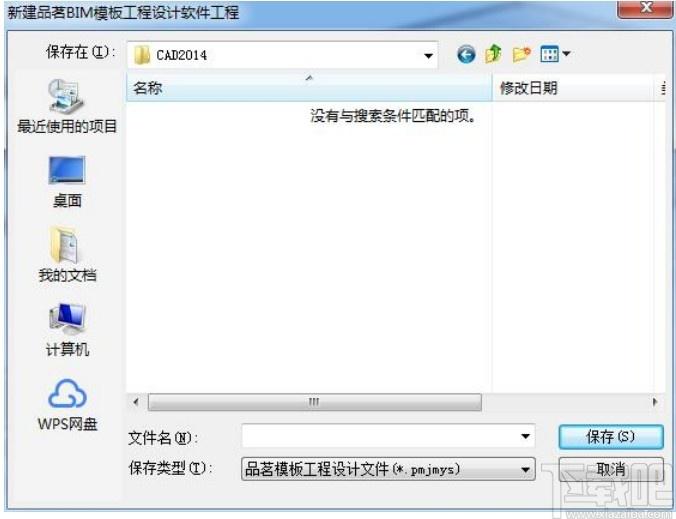

在欢迎界面点击新建工程按钮，或者在打开工程后点击菜单栏-工程-新建工程就可以打开下面的界面，输入工程名称点击保存就完成了新工程的建立。

备注：

（1）新建的工程默认都是放置在软件的安装目录的工程库文件夹内，根据用户选择的CAD平台不同放置在不同的CAD名称的文件夹内。您可以根据需要重新选择保存的位置。

（2）软件是基于CAD的，软件支持08、14和18版CAD，只有在电脑安装了08、14或者18版本CAD的情况下软件才能正常打开运行。

（3）工程文件是跟新建工程时输入的工程名称相同的整个文件夹内的所有内容。

3.3.2打开工程

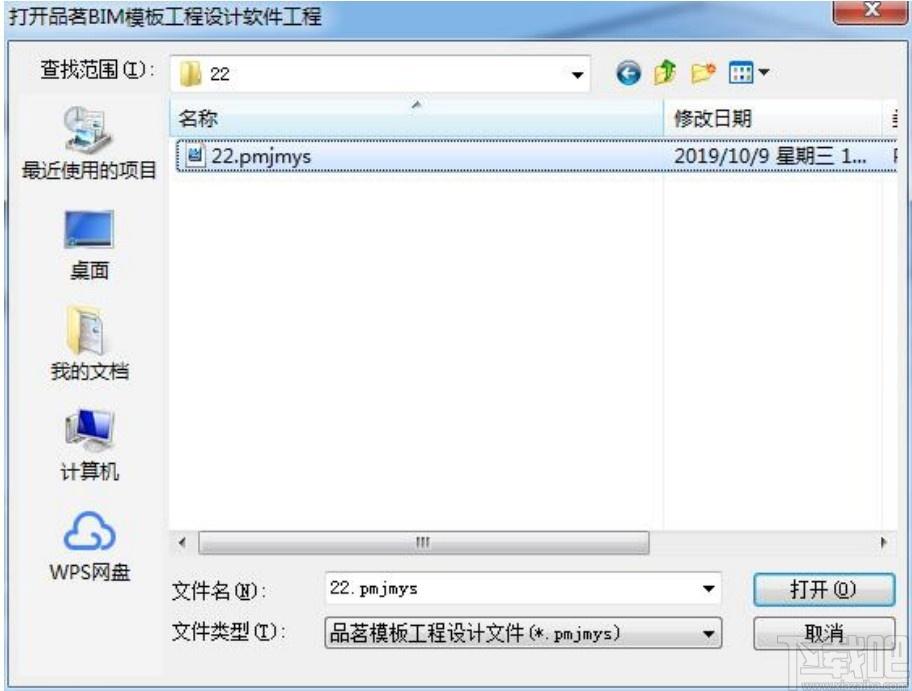

在欢迎界面点击打开工程按钮，也可以直接双击右侧最近打开的项目中的工程名称来打开工程，或者在打开工程后点击菜单栏-工程-打开工程就可以打开下面的界面，找到想打开工程的工程文件文件夹-选择工程名称.pmjmys文件。

备注：

（1）打开工程是默认打开在软件的安装目录的工程库文件夹内，根据用户选择的CAD平台不同放置在不同的CAD名称的文件夹内。您可以根据自己的工程文件的存放位置选择打开工程。

3.4软件登录

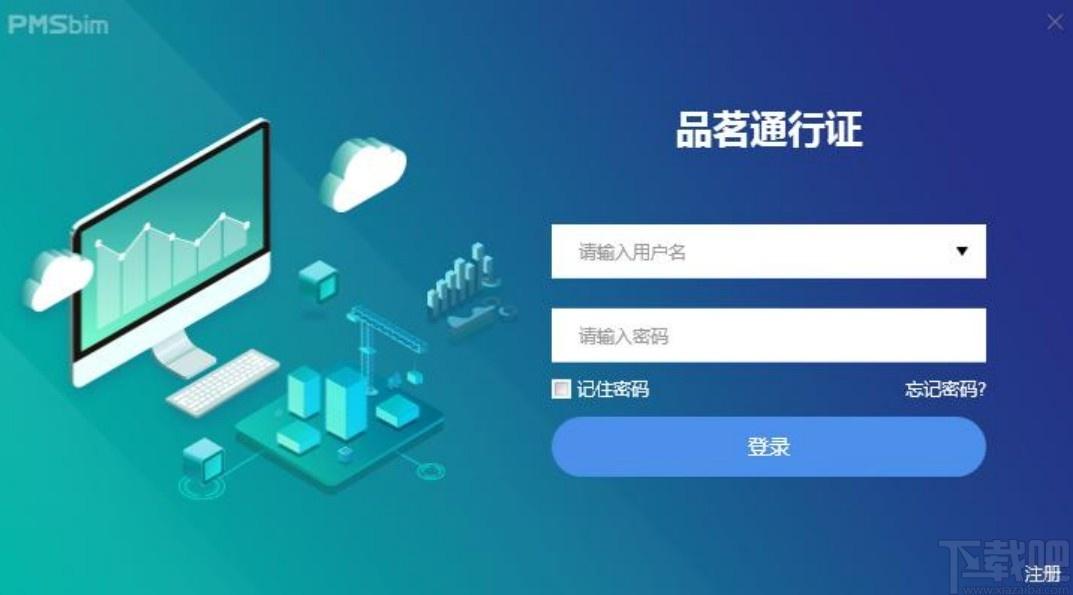

新建打开工程时如果未检测到加密锁会进行学习版登录，进入用户登录界面，登录使用的帐号密码是品茗通行证的帐号密码，输入正确的用户名及密码即可登录。

3.5工程模板

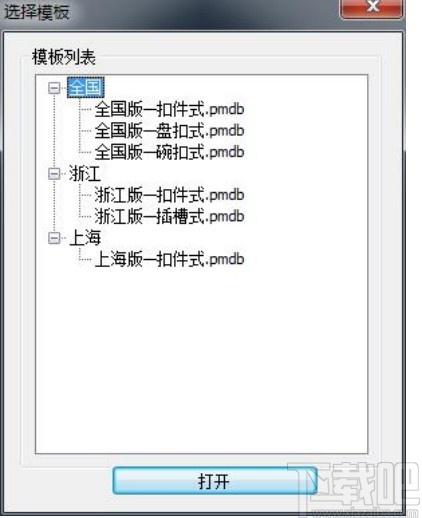

新建工程在输入完工程名称保存后就会打开下面的选择工程模板的界面，工程模板是指您已经完成了一个工程的布置，希望能够在新建的工程中能够快速的使用以完成工程的参数，减少重复修改参数的工作量，加快效率，在完成的工程内点击菜单栏-工具-保存工程模板命令，就可以保存一个新的工程模板了，在新建工程时可以选择工程模板，则新工程会调用工程模板的参数

3.6新建工程向导

选择完工程模板后就会进入新建工程向导，建议您把相关内容根据实际情况进行设置，当然您可以直接关闭不去设置，或者直接点击下一步或确定。如果新建工程时没有设置相关内容，可以在后面通过菜单栏-工程-工程设置来重新设置。

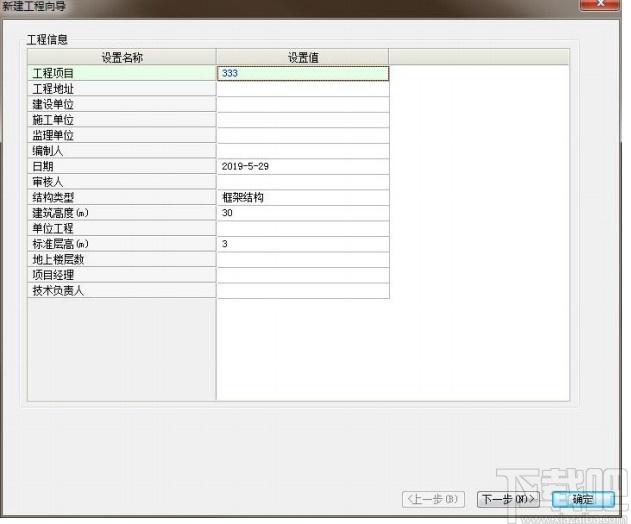

3.6.1工程信息

新建工程向导内的工程信息内容主要是用在最后生成图纸时自动生成的图框等中，除了工程项目是工程名称是必填项其他的都可以不去调整。

3.7.2CAD图纸转化建模

CAD转化建模是指当我们有CAD文件电子文档时，可以将dwg文件调入软件中，将CAD标注和图层转化实现自动建模，它的操作如下：

整理CAD图纸、导入→通过CAD转化功能，进行转化操作→模型复核整理

（一）调入CAD文件

功能说明：CAD图纸导入前，要注意图纸不能为天正格式，图纸比例合适，可提前完成图纸切割。

操作步骤：

步骤1.

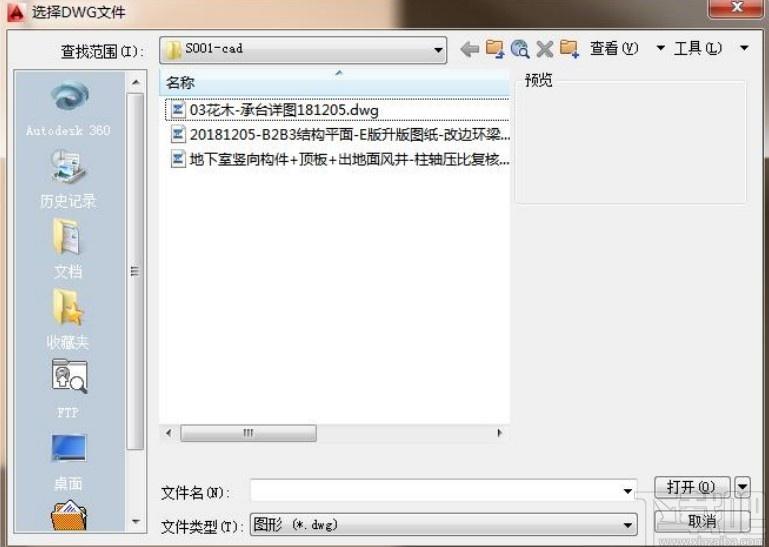

执行菜单栏“CAD转化”中的“调入CAD文件”，弹出如下对话框：

步骤2.选择文件，双击或直接点击【打开】按钮即可。

小技巧：可以先用CAD打开设计图，再使用复制或带基点复制把需要的图纸粘贴到品茗脚手架软件中。

（二）识别楼层表

功能说明：自动识别工程的楼层，省略了设置“楼层管理”的时间。

操作步骤：

步骤1.执行菜单栏“CAD转化”中的“识别楼层表”。

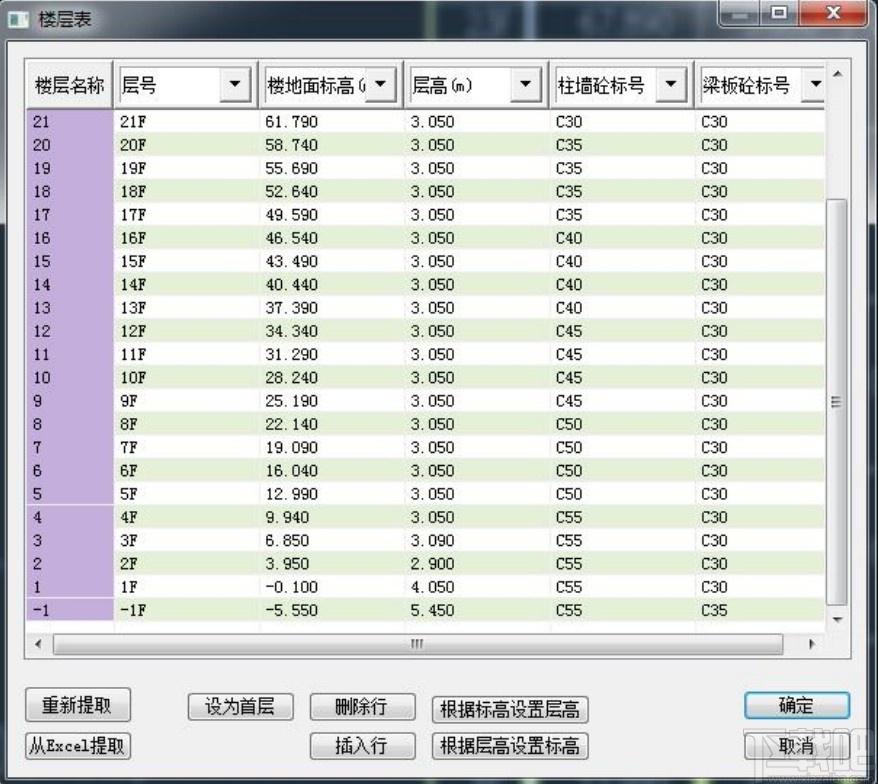

步骤2.鼠标选取要识别的楼层表，然后弹出下列对话框：

步骤3.如果发现内容有误，可对内容进行修改，然后点击确定即可。

（三）缩放设计图

功能说明：缩放导入的CAD图纸

操作步骤：

步骤1.执行菜单栏“CAD转化”中的“缩放设计图”；

步骤2.选择标注或标注的文字(不选对象则输入距离计算)；

步骤3.如果什么都没选，则输入实际距离，即设计长度，否则，略过此步骤

步骤4.输入图面距离，即当前图形绘制出来的距离，如果在第1步时选了标注，则略过此步骤；

步骤5.选择需要缩放的对象；

步骤6.指定基点，缩放对象则以此点为基准进行缩放。

（四）转化轴网

操作步骤：

步骤1.执行菜单栏“CAD转化”中的“转化轴网”；

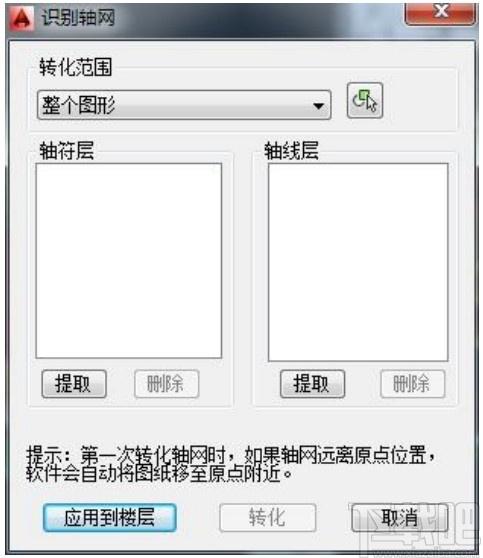

步骤2.提取轴符层，包括轴符、标注；提取轴线层，结果如下

步骤3.点击【转化】按钮，即可完成轴网的转化。

小技巧：点转化范围右边的按钮，可以选择部分转化

（五）转化柱

功能说明：转化柱及承台

操作步骤：

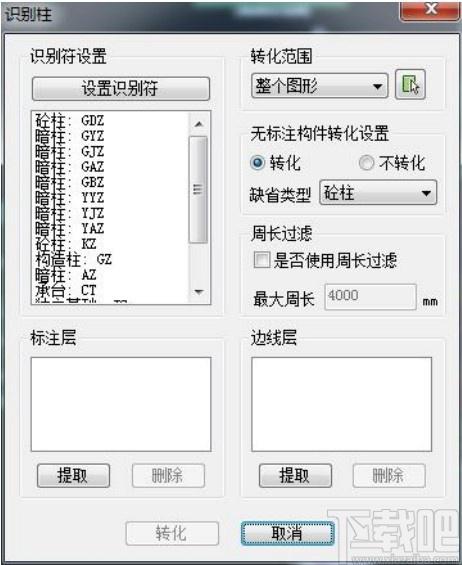

步骤1.执行菜单栏“CAD转化”中的“转化柱”，弹出如下对话框：

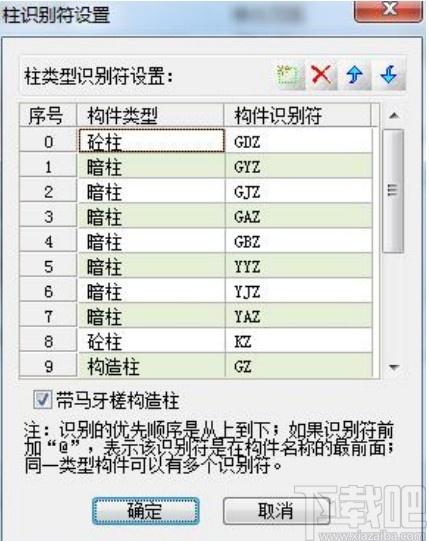

步骤2.如果缺少的柱识别符设置不能满足当前图纸要求，点设置柱识别符按钮，在弹出的对话框中可以增加、删除、修改柱识别符。在这里需要注意的是软件是根据从上到下的匹配顺序匹配的，第一个匹配的类型就是该构件的类型，不再往下匹配。

（一）建立轴网

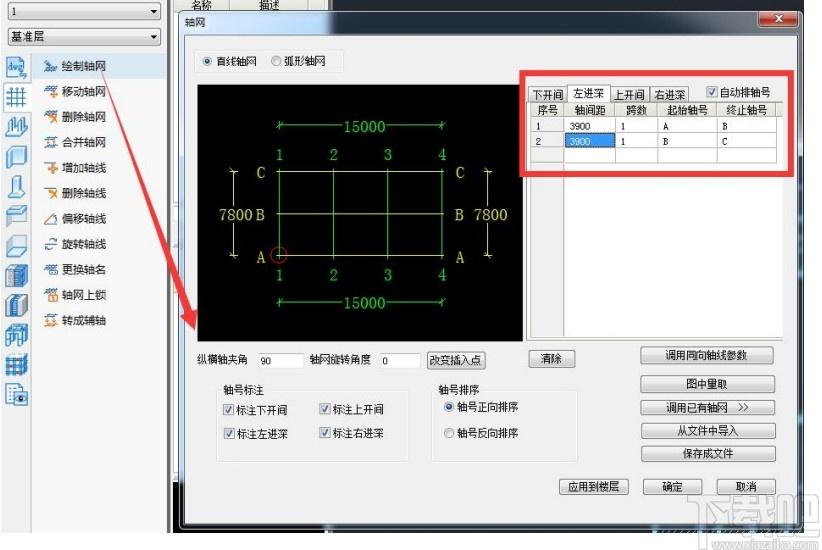

应当知道，在房建工程中轴网是结构构件布置定位的基础，因此需要建立范例中的结构模型的第一步是建立轴网。点击左侧菜单栏中【轴网布置】菜单组，再其展开菜单项中，点击【绘制轴网】，打开如下图所示的轴网对话框

（二）柱布置

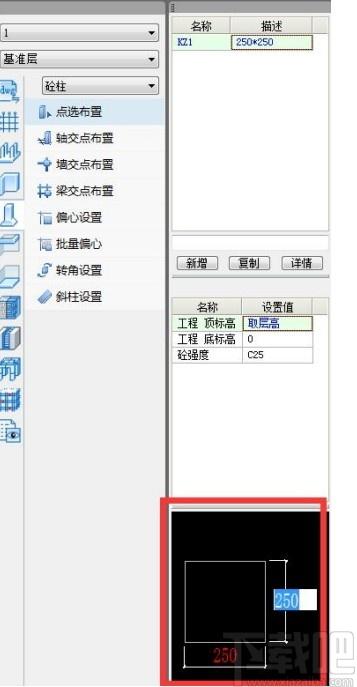

定义柱：点击构件属性栏中【新增】按钮，默认值为500×500，可以点击【描述】中500*500，或者在下方示例图中双击标注进行修改。

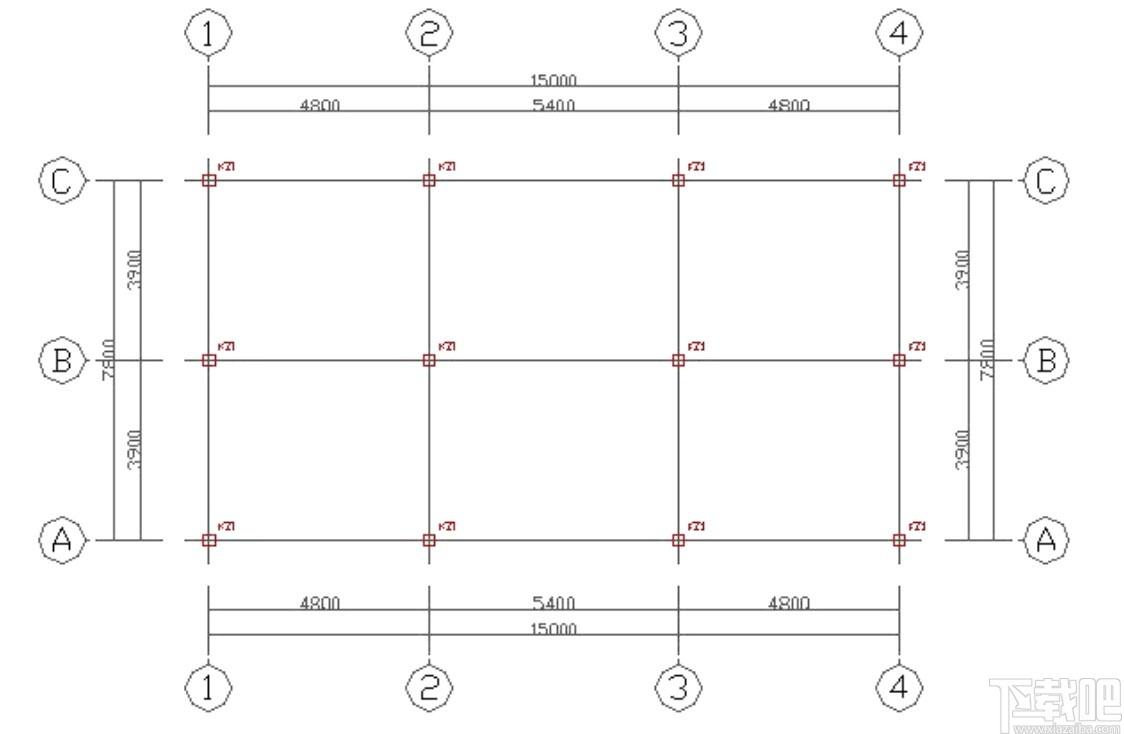

完成上述定义后，即可通过【点选】、【轴交点布置】进行柱布置。得到如下模型布置图：

（三）梁布置

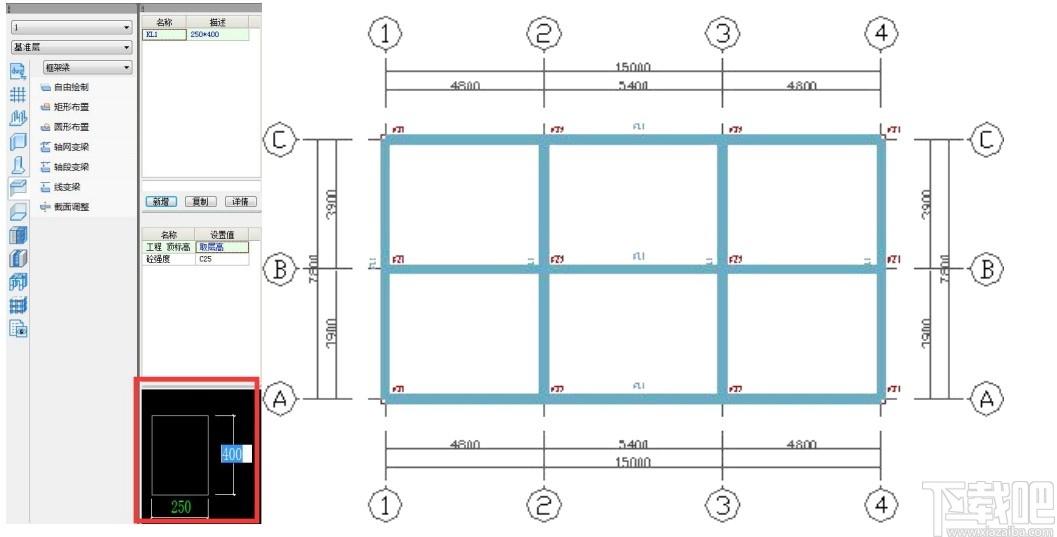

切换结构构件为【梁】，点击构件属性栏中【新增】按钮，默认值为250×650，可以点击【描中修改为250*400，或者在下方示例图中双击标修改。完成上述定义后，即可通过【自由绘制】、【矩形布置】等进行梁布置。得到如下模图：

（四）板布置

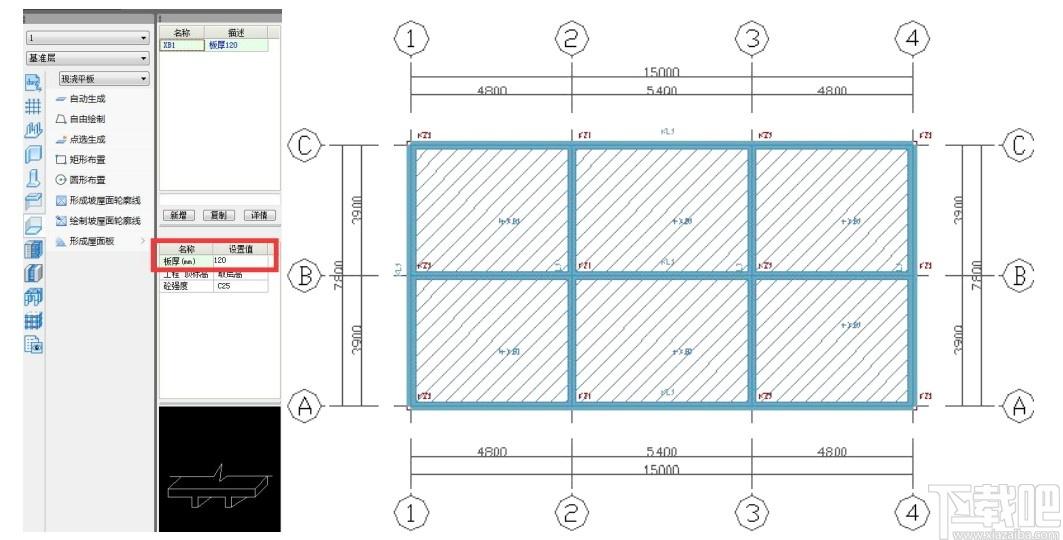

切换结构构件为【板】，点击构件属性栏中【新增】按钮，默认值为120。如需调整板厚可在【设置值】框内修改。

完成上述定义后，即可通过【自动生成】、【矩形布置】等进行板布置。得到如下模图：

（五）模型检查

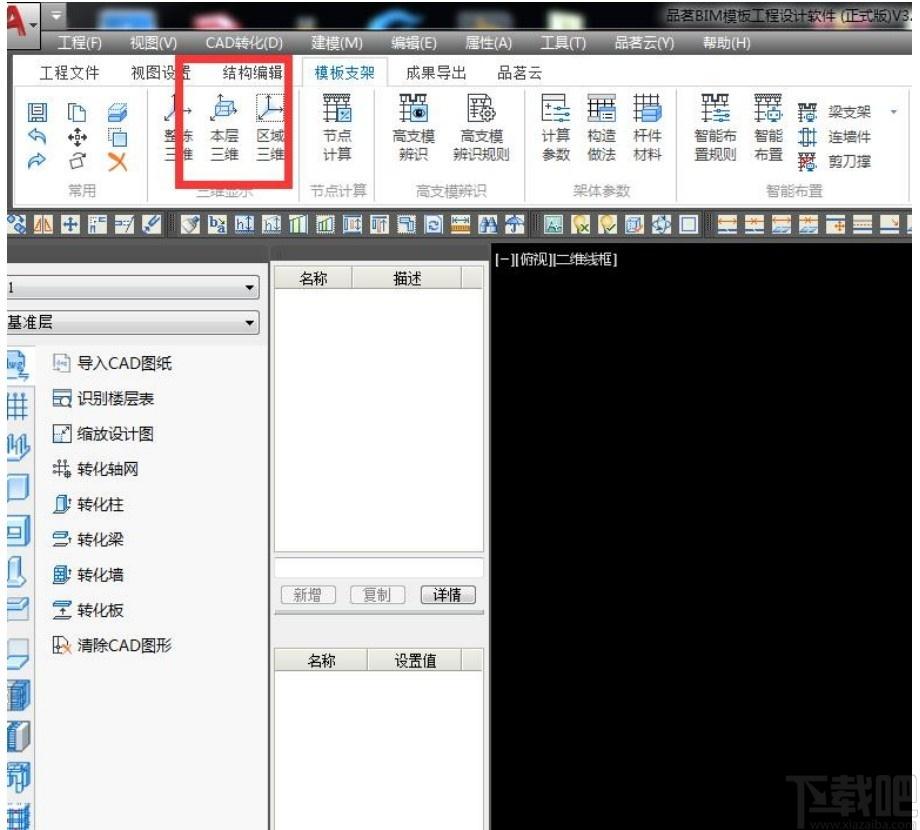

软件会自动根据用户的参数建模生成3D模型，用户可点击工具栏【本层三维显示】查看3D模型，或者通过菜单【视图】→【三维显示(S)】→【本层三维显示】实现，打开本层3D模型视图。

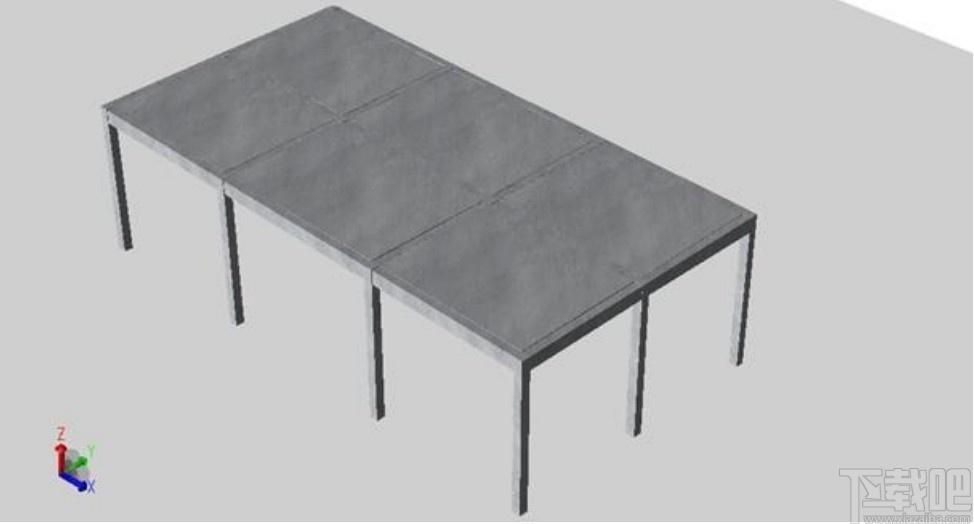

3D显示效果如下：

在3D模型下，按住鼠标左键进行拖拉，可全方位视察3D模型。

更新日志

升级内容：

1、新增支持卸料平台

2、新增支持施工电梯

3、新增支持架体开洞

4、新增支持悬挑层硬质防护

5、更换了欢迎界面

6、软件其他细节修改，bug处理
